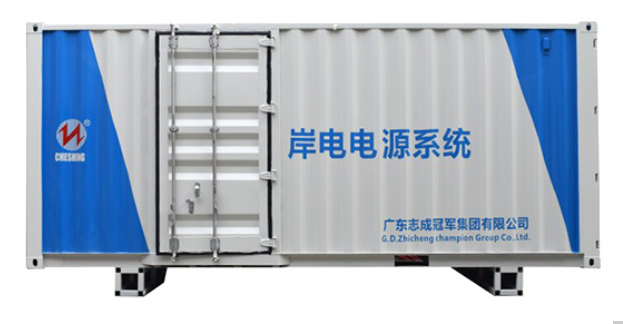

一、高压岸电电源

       本公司高压船舶岸电系统指:岸基侧输入的电压6kV或10kV,频率50Hz交流电，经船舶岸电中的高压变频装置转换得到船侧所需6.6kV/60Hz或6kV/50Hz的电能。高压上船过程中的变频设施分为高压变频设备和低压变频设备：使用高压变频设备属于高-高-高船舶岸电技术领域(即高压输入、高压电能频率转换、高压输出)；使用低压变频设备属于高-低-高船舶岸电技术领域(即高压输入，低压电能频率转换、高压输出)。高压船舶岸电主要用于供电容量需求很大的大型集装箱码头、邮轮，码头和大型干散货码头。

       高压船舶岸电系统示意图如下：

本公司高压岸电电源主要技术参数

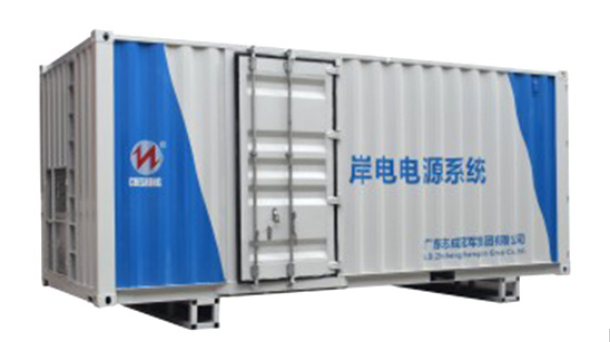

       二、低压岸电电源

       低压船舶岸电系统指：自码头变电所引来的岸基侧输入电压0.44kV (或6kV或10kV）频率50Hz，经低压船舶岸电,转换为0.45KV/60Hz及0.4kV/50Hz电能，经电缆输电到各泊位岸电接线箱再送至靠港船舶岸电接口进行对接。完成低压上船过程中的一系列设施。

       低压船舶岸电系统示意图如下：

本公司低压船舶岸电系统主要技术参数：

       三、岸电系统船载装置

       岸电系统船载装置指在船舶上固定安装的接受岸电的受电系统，是用于接受岸电的船上装备。根据接入的岸电电压等级不同分为：高压岸电系统船载装置及低压岸电系统船载装置。

       本公司研发有高压岸电系统船载装置及低压岸电系统船载装置，拥有丰富的船舶岸电系统船载装置、供货业绩及改造工程实践经验，可以提供设备也可以提供完备的交钥匙工程，涵盖实船勘查、设计图纸送审、设备制造、安装调试、CCS验收等全部工作。

       1）高压岸电系统船载装置

       高压船舶船载岸电装置采用6.6KV/60Hz高压电上船。岸基电源馈送的高压电经由岸电电缆绞车、高压岸电配电柜、高压岸电控制柜，与原有的高压配电板母线连接。其系统结构如下图所示。

       高压岸电系统船载装置通常由：高压岸电电缆绞车、高压岸电配电柜、高压岸电进线柜、控制柜、变压器、高压电缆、高压插头等组成（根据船的电力系统的不同会有区别）。

       2）低压岸电系统船载装置

       低压岸电系统船载装置采用0.4KV/60Hz低压上船。岸基电源馈送的低压电经由电缆管理装置、岸电接入控制屏，与船舶原有的主配电板连接。其整体系统结构框图如下图所示。

       其中电缆管理装置主要用途为：一方面在给轮船供电时进行自动收放电缆线，将电缆线输送到船舶供电系统；另一方面在不供电时对电缆线的存放保存，实现电缆管理系统的综合保护功能。

       岸电接入控制屏一般安装于集控室内，主要由岸电连接断路器，过载、分级报警与脱扣等安全保护组成，其主要功能是接入岸电，实时监控岸电的电压频率，提供过载、短路等保护功能。
